Die neue Tracer-Serie ist die zweite Generation von MPPT-Controllern. Im Vergleich zur CLASSIC Tracer-Serie verfügt es über umfangreiche Kommunikationsfähigkeiten. Das Design aus Aluminiumdruckguss sorgt für eine hervorragende Wärmeableitung.
|
Strom:
|
|
Eigenschaften:
· Innovative MPPT-Technologie
· Spitzenumwandlungseffizienz von 98%
· Hohe Tracking-Effizienz von bis zu 99%
· Verfolgungsgeschwindigkeit von mehreren Sekunden
· Design aus Aluminiumdruckguss und Naturkühlung
·Temperaturkompensation
· Diversifizierte Laststeuerung für unterschiedliche Anforderungen
· Vier Batterietypoptionen: Versiegelt, Gel, Überflutet und BENUTZER
· Intelligente Beleuchtung und Timer-Steuerung für Solarbeleuchtungssysteme
· Energiestatistikfunktion
· RS485-Ports mit MODBUS-Kommunikationsprotokoll
Elektronischer Schutz:
· PV-Kurzschlussschutz
· PV-Überspannungsalarmschutz
· PV-Strombegrenzungsschutz
· PV-Verpolungsschutz
· Überladeschutz der Batterie
· Batterie über Entladeschutz
· Verpolungsschutz der Batterie
· Lastüberlastschutz
· Kurzschlussschutz laden
· Überhitzungsschutz
| Modell | Tracer1215BN | Tracer2215BN | Tracer3215BN | Tracer4215BN |
| Nennspannung des Systems | 12 / 24V automatische Arbeit | |||
| Nennbatteriestrom | 10 A | 20A | 30A | 40A |
| Nennlaststrom | 10 A | 20A | 20A | 20A |
| Max. PV-Leerlaufspannung | 150V | |||
| Max. Batteriespannung | 32V | |||
| Max. PV-Eingangsleistung | 130 W (12 V) | 260 W (12 V) | 390 W (12 V) | 520 W (12 V) |
| 260 W (24 V) | 520 W (24 V) | 780 W (24 V) | 1040 W (24 V) | |
| Ladespannung ausgleichen | Versiegelt: 14,6 V, überflutet: 14,8 V, BENUTZER: 9 ~ 17 V. | |||
| Ladespannung erhöhen | Gel: 14,2 V, versiegelt: 14,4 V, überflutet: 14,6 V, BENUTZER: 9 ~ 17 V. | |||
| Erhaltungsspannung schweben | Gel / Versiegelt / Überflutet: 13,8 V, BENUTZER: 9 ~ 17 V. | |||
| Niederspannungs-Wiederverbindungsspannung | Gel / Versiegelt / Überflutet: 12,6 V, BENUTZER: 9 ~ 17 V. | |||
| Niederspannungs-Trennspannung | Gel / Versiegelt / Überflutet: 11,1 V, BENUTZER: 9 ~ 17 V. | |||
| Eigenverbrauch | ≤ 50 mA (12 V) ≤ 27 mA (24 V) | |||
| Erdung | Gemeinsames Negativ | |||
| Temp. Vergütung | -3 mV / ° C / 2 V. | |||

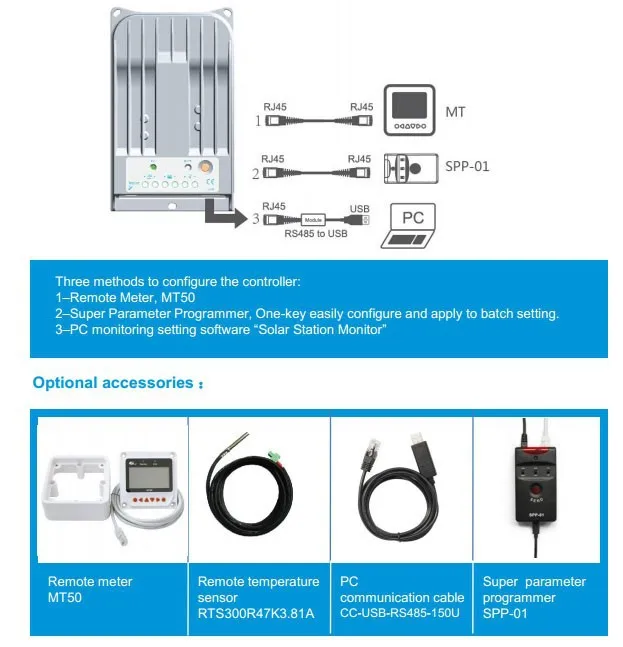

| Kommunikationsanschluss | RS485 / RJ45-Schnittstelle | |||
| Arbeitstemperatur | -35 ° C ~ + 55 ° C. | |||
| Lagertemperatur | -35 ~ + 80 | |||
| Feuchtigkeit | ≤ 95% NC | |||
| Gehege | IP30 | |||
| Gesamtabmessungen | 196 x 118 x 36 mm | 217 x 143 x 56 mm | 281 x 160 x 60 mm | 303 x 183 x 64 mm |
| Terminal | 4mm2 | 10mm2 | 16mm2 | 25mm2 |
| Nettogewicht | 0,9 kg | 1,5 kg | 2,3 kg | 2,9 kg |
